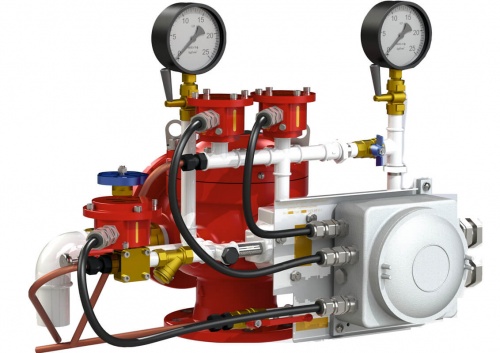

Узел управления дренчерный с комбинированным приводом взрывозащищенный

Расширен перечень зон взрывоопасных помещений, в которых могут размещаться узлы управления взрывозащищенные с комбинированным приводом.

Узел управления с комбинированным приводом взрывозащищенный (УУ) с диаметром условного прохода 100 и 150 мм с ручным управлением, электрическим и гидравлическим приводами предназначен для работы в составе установок водяного и пенного пожаротушения.

В состав УУ входят следующие электротехнические устройства:

— сигнализатор давления универсальный типа «СДУ-М» с маркировкой взрывозащиты 1ExdIICT4;

— соленоид тип «100.383.100» с маркировкой взрывозащиты 1ExdIICT4;

— коробка взрывозащищенная ССА-01 с маркировкой взрывозащиты 1ExdIICT5.

Дополнительно узел управления взрывозащищенный может быть укомплектован отводом монтажным с сигнализатором уровня жидкости типа «СУЖ» с маркировкой взрывозащиты Exd[ib]IICT4 Х.

Назначение и область применения:

Узлы управления дренчерные с комбинированным приводом взрывозащищенные УУ-Д(100,150)/1,6(Р,Э(24,220)Г0,07)-ВФ.У3.1 предназначены для работы в составе установок водяного и пенного пожаротушения и могут применяться в соответствии с требованиями ГОСТ 30852.13-2002 (МЭК 60079-14:1996), ГОСТ IEC 60079-14-2013, гл. 7.3 ПУЭ, руководство по эксплуатации ДАЭ 100.383.000 РЭ во взрывоопасных зонах помещений и наружных установок класса 1 или 2 по классификации ГОСТ 30852.13-2002 (МЭК 60079-10:1995) или класса «В-I», «B-Ia», «В-Iб», «В-Iг», «В-II» по классификации гл. 7.3 ПУЭ, в которых возможно образование взрывоопасных смесей категорий IIА, IIВ, IIС по ГОСТ 30852.11-2002 (МЭК 60079-14:1996), ГОСТ IEC 60079-14-2013, гл. 7.3 ПУЭ и обеспечивают одностороннюю подачу воды либо пены в зону пожаротушения.
