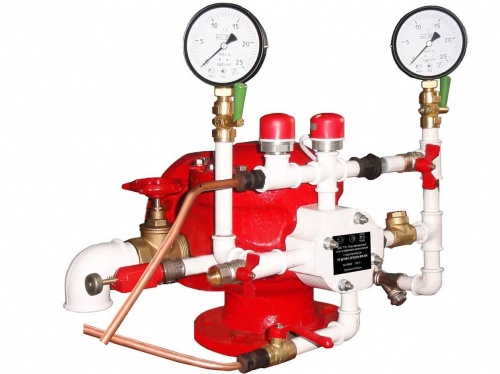

Узел управления дренчерный с гидро-, пневмо-, электроприводом
Описание
Узел управления дренчерный предназначен для размещения в установках водяного и пенного пожаротушения на особо пожаро- и взрывоопасных объектах, контроля состояния и проверки работоспособности указанных установок в процессе эксплуатации, а также для пуска огнетушащего вещества, выдачи сигнала для формирования командного импульса на управление элементами пожарной автоматики. Запуск системы осуществляется от побудительной магистрали, реализованной в виде: электропривода; пневмопривода; гидропривода.
Узел управления дренчерный с с гидро,-пневмо,-электроприводом предназначен для работы в установках водяного и пенного пожаротушения, выдает сигналы о своем срабатывании и для включения пожарного насоса.
| Узел управления дренчерный с электроприводом (принцип работы) | Узел управления дренчерный с пневмоприводом (принцип работы) | Узел управления дренчерный с гидроприводом (принцип работы) |
Размер и вес
| DN, мм |
DN100 |
DN150 |
| Габаритные размеры упаковки LxBxH, мм, не более |
685x600x535 |
785x635x650 |
|
Масса УУ-Д с гидроприводом с упаковкой, кг, не более |
60 |
100 |
|
Масса УУ-Д с пневмоприводом с упаковкой, кг, не более |
66 |
106 |
|
Масса УУ-Д с электроприводом с упаковкой, кг, не более |
61 |
100 |
Для монтажа узла управления рекомендуем приобрести комплект крепежных деталей.
Внимание! Временно остановлено производство узла управления с монтажным соединением ВФМ. Предлагаем приобретать аналогичные изделия с монтажным соединением ВФ.
