Ствол пожарный комбинированный стационарный СПК-С20
Описание

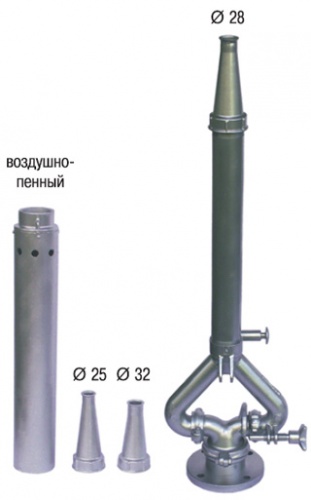

Ствол СПК-С20 стационарного фланцевого закрепления ТУ У 29.2-31916216-029:2009 предназначен для стационарного закрепления ствола на подводящем трубопроводе с помощью фланца.Ствол укомплектован сменными насадками с выходными отверстиями Ø 25, Ø 28 (установлен на стволе), Ø 32 и воздушно-пенным.
|
Наименование показателя
|
СПК-С20
|
|
Рабочее давление, МПа (кгс/см2)
|
0,6+0,1 (6+1)
|
|
Расход воды или раствора пенообразователя при работе с насадком диаметром 28 мм, л/с
|
20
|
|
Дальность струи (по крайним каплям), м, не менее:
-водяной (насадок 28 мм) -пенной |
55
40 |
|
Перемещение ствола в плоскости, рад (градус) не менее:
-горизонтальной -вертикальной |
6,28 (360)
от -0,26 (15) до +1,31 (75) |
|
Габаритные размеры, мм, не более:
-длина -ширина -высота |
1220
345 300 |
|
Масса (без воздушно-пенного насадка), кг не более
|
10
|
|
Масса воздушно-пенного насадка, кг не более
|
2,5
|
|
Кратность пены, подаваемой стволом, не менее
|
6
|
|
Величина усилия на рукоятке, Н (кгс), не более
|
117,7 (12)
|
|
Тип присоединения
|
фланцевый
|
|
Присоединительные размеры фланца:
-диаметр фланца, мм -толщина фланца, мм -отверстия под крепеж, мм -диаметр по осям отверстий, мм |
195
20 4 х 18,5 160 |
